Unterwassergranulierung EUP Prozesswasser- und Trocknungssystem EWT
ECON bietet mit der thermischen Trennung die führende Technologie bei Unterwassergranulierungen. Die Lochplatte ist wärmetechnisch isoliert und am beheizten Trägerkörper fixiert. Diese Wärmeisolierung unterbindet weitgehend das „Einfrieren” der Schmelze in den Austrittslöchern. Auch bei Durchsatzschwankungen, sind ECON-Unterwassergranulierungen äußerst betriebssicher und garantieren eine hohe Wirtschaftlichkeit. Das ECON-Prozesswasser- und Trocknungssystem (EWT) bietet dazu eine effiziente Lösung zur Granulattrocknung.
- Verarbeitbarkeit aller Thermoplaste
- Anfahrprozess auf Knopfdruck − automatisch, schnell und sicher
- die thermische Trennung an der Lochplatte unterbindet weitgehend das „Einfrieren” der Löcher
- gleichmäßige Granulatqualität
- bis hin zum kleinstmöglichen Granulat
- kompakte Einheit, wenig Platzbedarf, einfache Bedienung
- minimaler Energieverbrauch − höchste Einsparungen
- optionale Komponenten für Ihre individuellen Anforderungen
- geringer Personal- und Wartungsaufwand
- keine Bypassverrohrung erforderlich, geringe Wasserverluste
- kontinuierliche Prozesswasserfiltrierung, optimal auch mit automatischem Kompakt-Bandfilter-System
- leicht zugänglicher Granulattrockner für einfache und sichere Reinigung
EUP 10 und EUP 6000

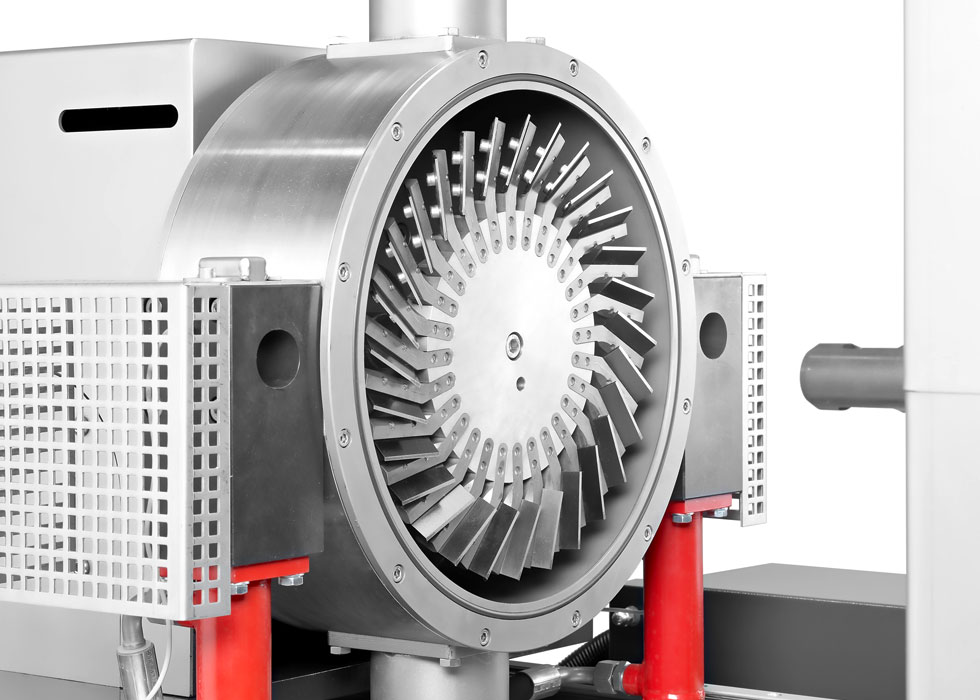

Messerkopf

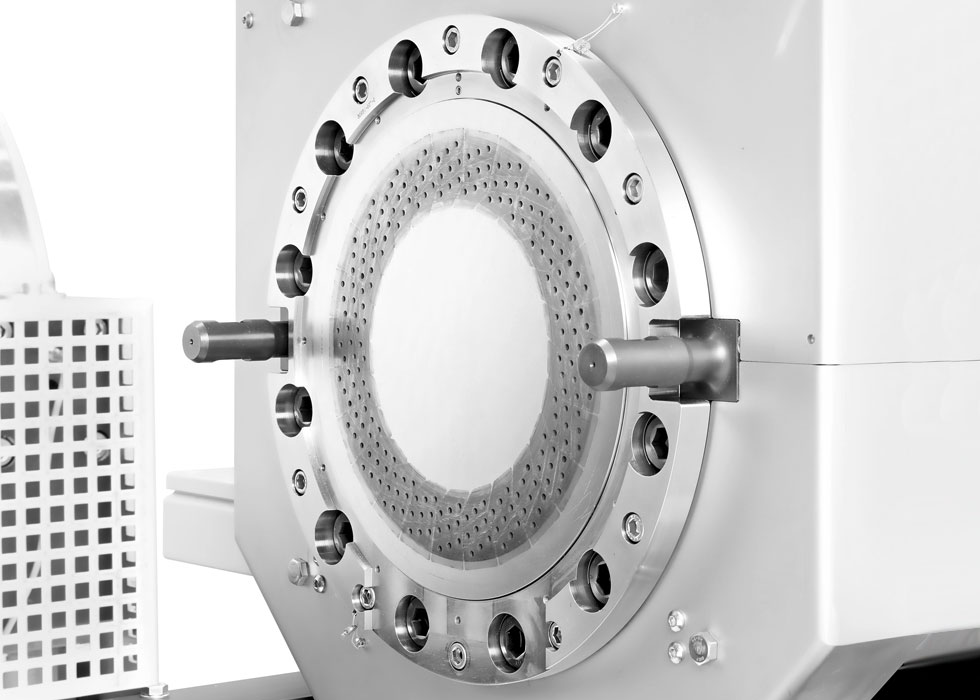

Lochplatte

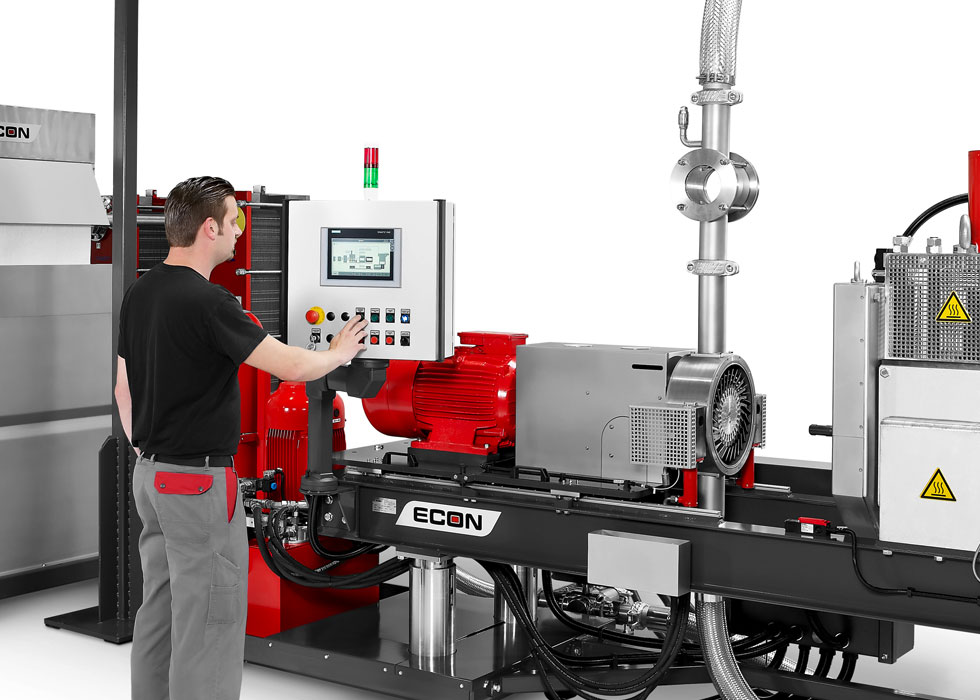

Komfortable und einfache Bedienung
Funktion
Die Unterwassergranulierung besteht aus Anfahrventil, Granuliereinheit, Prozesswasser- und Trocknungssystem sowie einer elektrischen Steuerung.
- Beim Start wird der Schmelzestrom über das Anfahrventil nach unten geleitet. Sobald ein konstanter Schmelzefluss erreicht ist, wird der Strom umgeleitet und die Lochplatte wird mit der heißen Schmelze gespült.
- Nachdem aus allen Löchern gleichmäßig Schmelze austritt, wird die Schmelze nochmals nach unten umgeleitet. Die Lochplatte wird gereinigt und das Granuliergehäuse wird vollautomatisch mittels hydraulischem Verschluss an den Granulierkopf fixiert.
- Danach wird die Schmelze zum Granulierkopf, in dem die Lochplatte sitzt, geleitet und die austretenden Schmelzestränge werden unter Wasser granuliert. Das Granulat wird mit dem Prozesswasser zum Prozesswasseraufbereitungs- und Trocknungssystem gefördert. An einem Agglomeratabscheider werden eventuell entstandene Klumpen abgesondert.
- Danach wird das Granulat in der Vorentwässerung vom Prozesswasser getrennt und in den Zentrifugaltrockner weitergeführt. Durch die Zentrifugalwirkung im Trockner und die in verschiedenen Winkeln angeordneten Schaufeln, wir das Granulat nach oben gefördert und gleichzeitig wird das restliche Wasser über Siebe abgesondert.
- Das getrocknete Granulat verlässt am oberen Ausgang den Trockner und wird dem Weitertransport zugeführt.
- Das vom Granulat getrennte Wasser läuft in den Wassertank zurück, wird gefiltert und wieder dem Prozesswasserkreislauf zugeführt. Zur Temperierung des Prozesswassers ist ein Kühlkreislauf mit Wärmetauscher in der Anlage integriert.
Baugrößen
Standardmäßig werden ECON-Unterwassergranulierungen PLUG & PLAY mit dem Anfahrventil, Prozesswasser- und Trocknungssystem (EWT) angeboten.
*Die angeführten Bereiche sind Richtwerte und gelten für Normalgranulat. Die Durchsatzleistungen sind immer abhängig von Materialeigenschaften und Granulatgröße und können im Einzelfall auch abweichen. Bei Mikrogranulat sind die Durchsätze generell niedriger.
